Tiến trình 3nm là gì?

Khi nói đến công nghệ sản xuất chip bán dẫn, “3nm” chính là biểu tượng của sự tiến bộ vượt bậc. Tiến trình 3nm là công nghệ sản xuất chip mới nhất, được phát triển bởi các hãng sản xuất bán dẫn hàng đầu như TSMC và Samsung. Kích thước 3nm đề cập đến khoảng cách cực nhỏ giữa các bóng bán dẫn trong chip – thành phần giúp xử lý các phép tính và tác vụ trong thiết bị. Kích thước này càng nhỏ, hiệu năng của chip càng mạnh và khả năng tiết kiệm năng lượng càng tốt.

Nhờ tiến trình 3nm, các chip mới có thể xử lý nhanh hơn với mức tiêu thụ năng lượng thấp hơn so với các tiến trình 7nm và 5nm trước đó. Đây là lý do tại sao chip 3nm đang tạo ra sức hút lớn trong các ngành công nghiệp công nghệ cao, từ điện thoại thông minh đến máy tính xách tay và các thiết bị AI.

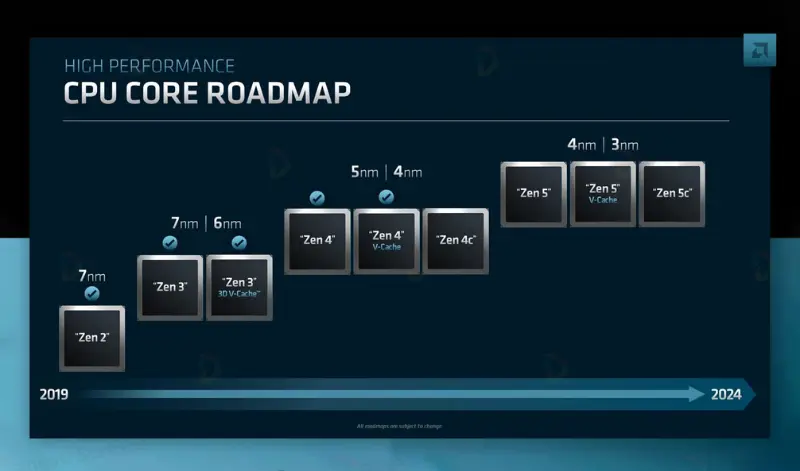

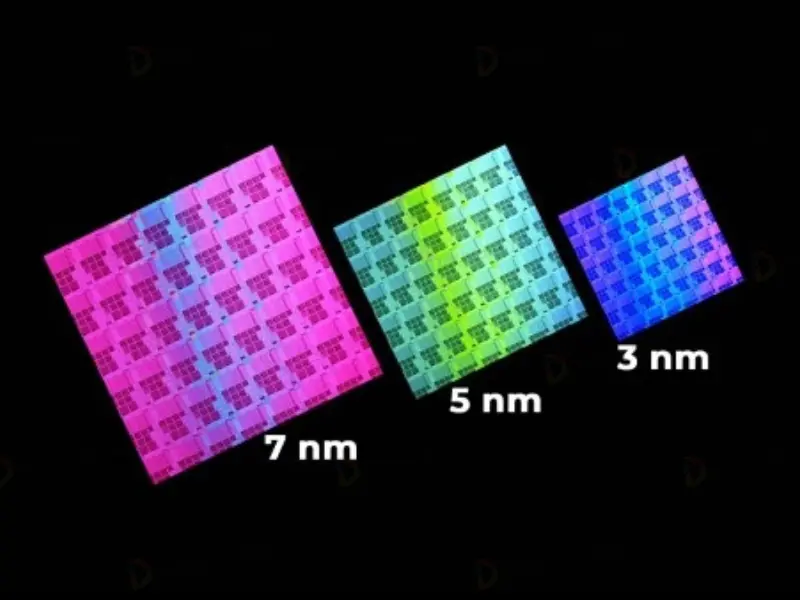

Sự khác biệt giữa 3nm và các tiến trình trước

So với các tiến trình trước, đặc biệt là 4nm và 5nm, tiến trình 3nm có những ưu điểm nổi bật. Trong khi tiến trình 5nm đã được đánh giá cao về hiệu suất và tiết kiệm năng lượng, thì 3nm đưa những cải tiến này lên một tầm cao mới. Tiến trình 3nm cho phép tăng mật độ bóng bán dẫn lên đáng kể, giúp chip không chỉ nhanh hơn mà còn tiêu tốn ít năng lượng hơn.

Cụ thể, so với tiến trình 4nm, tiến trình 3nm có thể tiết kiệm điện năng tới 30-35%. Đây là một bước tiến lớn đối với các thiết bị di động, nơi pin là yếu tố quyết định trải nghiệm người dùng. Các nhà sản xuất chip lớn như Apple đã tận dụng lợi ích của tiến trình 3nm để tăng cường hiệu năng cho các dòng chip A và M trong các sản phẩm iPhone và MacBook, nhằm mang lại trải nghiệm mượt mà và nhanh chóng hơn cho người dùng.

Tầm quan trọng của tiến trình 3nm trong ngành công nghệ

Tiến trình 3nm là một bước đột phá đáng kể trong ngành công nghiệp bán dẫn, bởi nó không chỉ giúp tăng tốc độ xử lý mà còn tối ưu hóa việc sử dụng năng lượng. Đặc biệt, từ năm 2020, khi các hãng lớn như Apple bắt đầu sử dụng tiến trình 5nm cho các chip dòng A và M của mình, người dùng đã chứng kiến sự cải thiện rõ rệt về hiệu suất và thời lượng pin của thiết bị. Nay với tiến trình 3nm, những cải tiến này sẽ còn ấn tượng hơn nữa.

Một ưu điểm nổi bật của tiến trình 3nm là giúp chip có khả năng xử lý nhiều tác vụ phức tạp cùng lúc mà không ảnh hưởng nhiều đến tuổi thọ pin. Điều này đặc biệt hữu ích cho các ứng dụng yêu cầu khả năng tính toán cao như trí tuệ nhân tạo (AI) và máy học (Machine Learning), trong đó chip 3nm sẽ hỗ trợ thực hiện các tác vụ nhanh hơn và hiệu quả hơn.

Thêm vào đó, tiến trình 3nm có thể mở ra cơ hội mới cho các phần cứng chuyên dụng. Ví dụ, các chip 3nm có thể hỗ trợ khả năng dò tia (ray tracing) – một công nghệ cải tiến về đồ họa, mà trước đây Apple dự định triển khai cho chip A16 Bionic. Điều này sẽ giúp các thiết bị trở nên mạnh mẽ hơn về mặt xử lý đồ họa, phù hợp cho các ứng dụng thực tế tăng cường (AR) và thực tế ảo (VR), cũng như các game đồ họa cao.

Ưu điểm của tiến trình 3nm

Tiến trình 3nm không chỉ mang lại lợi ích về hiệu suất mà còn hỗ trợ tăng cường thời lượng pin và cải thiện khả năng bảo mật của thiết bị. Một số ưu điểm chính của tiến trình 3nm bao gồm:

• Hiệu suất mạnh mẽ hơn: Chip 3nm có khả năng xử lý tác vụ nhanh hơn đáng kể so với các thế hệ chip trước đó.
• Tiết kiệm năng lượng: So với tiến trình 5nm, tiến trình 3nm có thể tiết kiệm đến 35% năng lượng, điều này giúp kéo dài thời lượng pin cho các thiết bị di động.
• Khả năng bảo mật cao hơn: Chip 3nm được thiết kế với các tính năng bảo mật tiên tiến, giúp bảo vệ dữ liệu người dùng trước các mối đe dọa bảo mật ngày càng phức tạp.
• Hỗ trợ 5G và các ứng dụng mới: Tiến trình 3nm tích hợp các công nghệ tiên tiến, giúp chip xử lý tốt hơn các kết nối 5G, cũng như các ứng dụng yêu cầu cao về AI và đồ họa.

Với các ưu điểm này, chip 3nm được kỳ vọng sẽ trở thành tiêu chuẩn trong các thiết bị di động và các thiết bị công nghệ cao khác.

Nhược điểm của tiến trình 3nm

Mặc dù tiến trình 3nm mang lại nhiều lợi ích, nhưng việc sản xuất chip với kích thước nhỏ như vậy cũng đặt ra nhiều thách thức. Trước hết, chi phí sản xuất chip 3nm cao hơn nhiều so với các tiến trình cũ. Việc sản xuất chip 3nm đòi hỏi quy trình phức tạp và yêu cầu kiểm soát chất lượng cao. Các kỹ thuật chế tạo như e-beam, lithography và kiểm tra chất lượng đều phải được thực hiện một cách chính xác, nếu không sẽ dẫn đến sản phẩm không đạt yêu cầu.

Ngoài ra, tiến trình 3nm có thể gặp phải các vấn đề về sinh nhiệt, khi mật độ bóng bán dẫn tăng lên đáng kể. Việc quản lý nhiệt là một thách thức không nhỏ đối với các nhà sản xuất chip, và nếu không được giải quyết tốt, điều này có thể làm ảnh hưởng đến độ bền của thiết bị cũng như gây hao tổn năng lượng. Đây là lý do tại sao các tiến trình nhỏ hơn (như 2nm, 1nm) vẫn chưa thể được áp dụng rộng rãi dù tiềm năng công nghệ đã có.

Ứng dụng tiềm năng của tiến trình 3nm

Chip 3nm không chỉ giới hạn trong các thiết bị di động như điện thoại và máy tính bảng. Tiềm năng ứng dụng của tiến trình này rất rộng, đặc biệt là trong các lĩnh vực yêu cầu cao về hiệu năng và tính năng tiên tiến:

• Trí tuệ nhân tạo (AI) và máy học (Machine Learning): Chip 3nm có khả năng xử lý lượng dữ liệu khổng lồ với tốc độ cao, rất phù hợp cho các hệ thống AI, nơi cần hiệu suất mạnh mẽ và khả năng xử lý đa nhiệm.
• Xe tự lái và thiết bị tự động: Các chip 3nm có thể hỗ trợ các tính năng phức tạp của xe tự lái, giúp phân tích hình ảnh và dữ liệu từ các cảm biến nhanh hơn và chính xác hơn.
• Thiết bị thực tế ảo (VR) và thực tế tăng cường (AR): Tiến trình 3nm với khả năng hỗ trợ đồ họa mạnh mẽ và hiệu suất cao sẽ là một giải pháp lý tưởng cho các thiết bị VR và AR, giúp mang lại trải nghiệm mượt mà, hình ảnh sắc nét hơn cho người dùng.

Lời kết

Tiến trình 3nm đại diện cho một bước tiến quan trọng trong ngành công nghệ bán dẫn, mang lại hiệu suất vượt trội và khả năng tiết kiệm năng lượng ấn tượng. Với những lợi ích mà tiến trình 3nm mang lại, từ điện thoại thông minh đến các ứng dụng công nghệ cao, tương lai của công nghệ chip đang rộng mở và hứa hẹn nhiều đổi mới trong thời gian tới. Tuy nhiên, những thách thức về chi phí và kỹ thuật cũng là điều các nhà sản xuất cần cân nhắc khi áp dụng rộng rãi tiến trình này.

Tiến trình 3nm đã, đang và sẽ tiếp tục là tâm điểm chú ý của ngành công nghiệp công nghệ, và chắc chắn rằng trong thời gian tới, chúng ta sẽ còn thấy nhiều thiết bị ứng dụng công nghệ này, mang lại trải nghiệm người dùng ngày càng hoàn thiện hơn.
